山美積極改進顎破機裝配結構提升石料生料效率
近日上海山美接到客戶打來的電話對我們幫助其改善的顎破機表示感謝，該破碎機運行二年來效果非常好！并表示馬上要新開采石場準備來滬洽購破碎機設備。上海山美作為國內破碎機生產研發型企業，一直以來就致力于為客戶提供高質量的破碎機，這次來電的客戶是2年前客戶在選購山美圓錐破碎機時，咨詢我們能否幫助其修理下之前所購的顎式破碎機！山美派出的工程師在安裝調試圓錐破碎機后，對該客戶的顎式破碎機進行了檢查。
該廠生料一級破碎采用某小廠出廠的600*900顎式破碎機，出料粒度75～200mm．臺產60～190 t／h在實際生產中，由于進料塊度大，工作時受到巨大的沖擊載荷作用，經常(1、2個月)出現軸承損壞，軸、動顎竄動故障頻繁，嚴重時導致停產，影響了正常生產。盡管 曾 多次更換損壞軸承，但是仍未杜絕故障的發生。
根據破碎機設備運轉的情況及出現的故障，山美工程師進行了認真的分析，最終確認原設計中對軸向力的要求設計不合理，原結構中皮帶輪端軸承座第一盤軸承為圓 柱滾子軸承，徑向承載能力大，需沖擊，度大，對角偏位敏感，內外徑可分離安裝，用來承受徑向負工荷。第二盤軸承向心球軸承主承受徑向負荷，而只能承受一定的軸向負荷；而飛輪端沒有考慮承受軸向力的軸承，用一長套替代其位置，此結構中全部軸向負荷由一盤向一盤向心軸承來承 受，以防止軸的竄動．顯然是不合理的。可見原設計中對軸向力的承受能力估計過小，才釀成軸的竄動和軸承的損壞。因而檢修更換軸承無濟于事。
找到問題的所在之后，我們對原結構進行了改進，其方法如下：

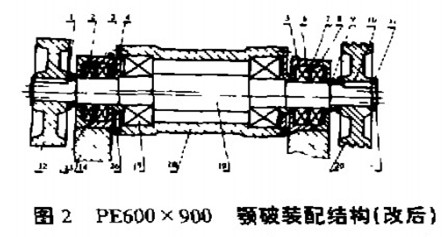

根據軸承選型、計算，并考慮原結構的有關寸，在皮帶輪端 用能承受較大軸向負荷的圓錐滾子軸承(2007244) 替代向心球軸承，同時更換相應的內外隔離套．并在飛輪端加裝配對的2007244軸承(見圖) 。
改進后的結構能承受很大的徑向及軸向負荷，且便于安裝，游隙可調，解決了原結構中軸向負荷承愛受能力過小，損壞軸承引起竄動的弊端。改裝后山美的工程師叮囑了下注意事項后，就離開了，直到今日客戶來電表示感謝，我們才得知，顎破機改進后效果非常好，原先的故障都沒出現過！
